第1168回-Maker 自造者-麵包板與基本電路

第1166回我談到 10/26去中寮國小參加科學創客專題製作,我們製作的第一個專題是電流急急棒,這日後再寫網誌。10/26 給兒子玩,10/28 把零件全部拆開,兒子說想知道要怎麼從頭開始組裝。兒子小學六年級,已經玩過電池、導線、燈泡的基本電路,也知道什麼是串聯並聯。

我想了一下該怎麼教小學生,但因為我是門外漢兼初學者,如果您有發現錯誤,請務必告訴我!

基本電路1:電池、導線、LED、小燈泡


  • 基本電路 1-1

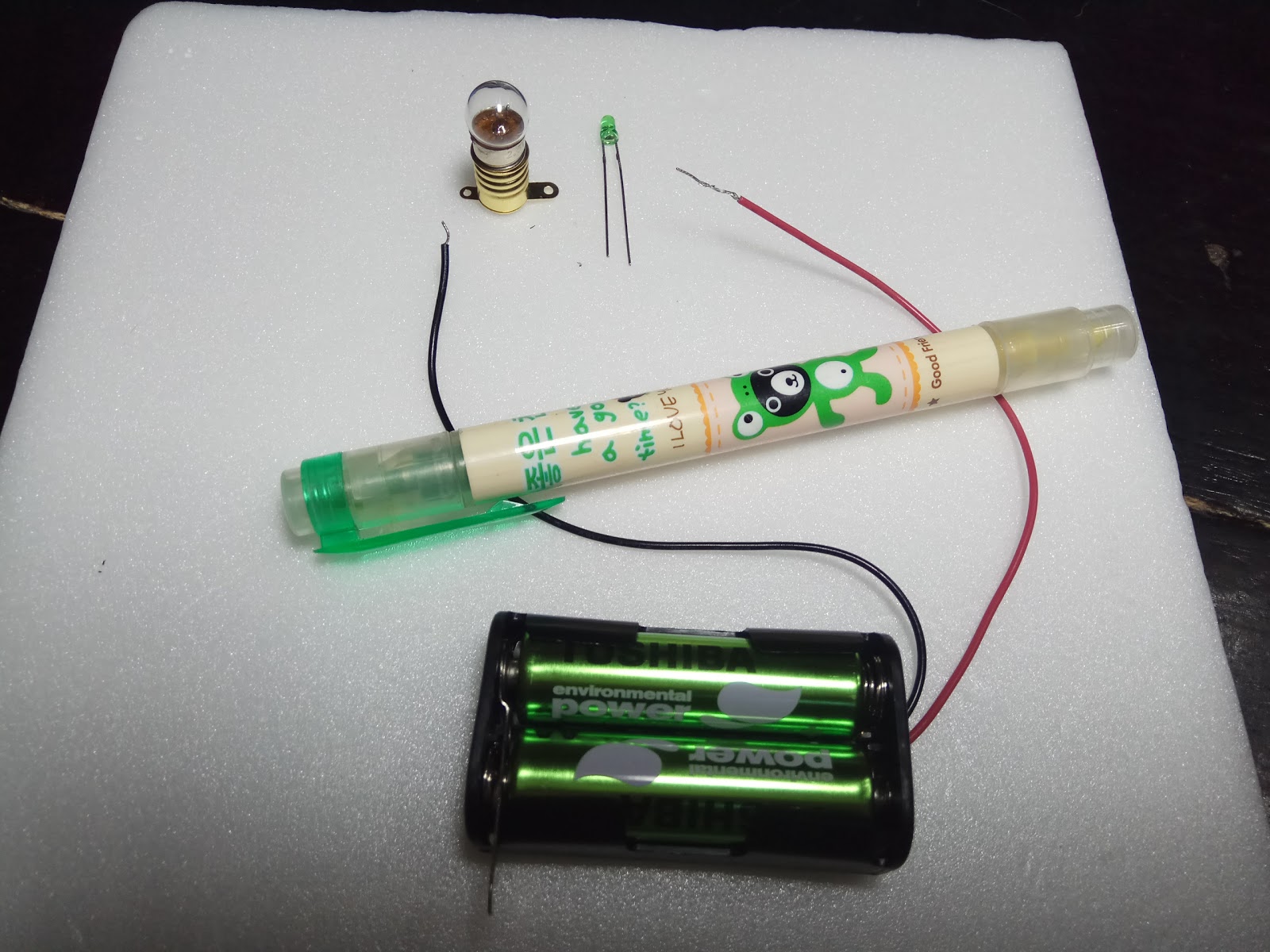

    (嘗試)先把LED擺在一邊,只用電池、導線、小燈泡,讓小燈泡亮起來。
    (嘗試)試試看把紅線和黑線交換接,看看小燈泡是不是也會亮?
    (經驗)只要能形成通路,紅線黑線隨便接都可以。

  • 基本電路 1-2
    (嘗試)把小燈泡擺在一邊,只用電池、導線、LED,讓LED燈亮起來。
    (注意) LED的電壓比較小,容易燒壞,所以看到會亮就要馬上移開導線
    (經驗)除了要形成通路以外,只有在紅線接LED長腳的時候,LED才會亮。
    (教學) LED是一種有方向性的電子元件,連結時方向一定要正確才會形成通路發光。
    (教學) 紅線連接的是電池盒的正極,要用紅線連接到LED的正極(長腳)。
    (教學) 黑線連接的是電池盒的__極,要用紅線連接到LED的__極(__腳)。

基本電路2:電池、導線、LED、電阻


  • 基本電路 2-1
    (教學) 為了不讓 LED 燈燒掉,我們要在電路中加入一個電阻,電阻可以阻礙電流通過,電阻值有大有小,要選剛好的,不然就算形成通路 LED 也不會亮。
    (嘗試)用電池、導線、LED、電阻,讓LED燈亮起來。
    (提問) 電阻有沒有方向性?
    (經驗) 加了電阻之後, LED 好像變暗了。

基本電路3:電池組、LED、電阻、麵包板


  • 基本電路 3-1
    (提問) 前面的活動中,因為導線和電子元件之間沒有固定住,容易脫落形成斷路,可是固定住的話,就不方便拆來拆去做不同的嘗試,該怎麼辦?
    (教學) 麵包板可以解決這個問題喔!我們邊看麵包板裡面長什麼樣子,老師邊講解
    (嘗試) 用電池組、LED、電阻、麵包板,讓LED燈亮起來。
    (協作) 請成功的學生去幫助還沒成功的學生
    (分享) 看看別人的連接法跟你一不一樣?誰的佈線最省空間?誰的電路最清楚易看?
    (提問) 把黑線拔起來,去碰觸 ABCD 四個地方看看會怎樣?
    (注意) 碰一下就好,不要接觸太久
    (提問) 麵包板跟麵包有什麼關係啊?上網找答案看看。
